בהמשך להרצאה בפני מועדון הקרוזרים מובאים כאן אפשרות לצפות בשקפי המצגת וכן ריכוז קישורים למשאבים ותוכנות שהוצגו בהרצאה.

במידה והמצגת השתולה כאן לא פועלת ניתן לצפות בשקפי ההרצאה ישירות בקישור זה: www.slideboom.com

ריכוז קישורים

יצירת שכבה של נתוני מזג אויר מקובץ גריב

הורדת תוכנת openCPN אפשרית מאתר הבית שלהם בקישור זה http://opencpn.org

הורדה אופציונאלית של קורא גריבים עצמאי (טוב עבור הורדת גבצי גריc של GFS). קישור - http://zygrib.org

דף ריכוז קישורים למציאב קבצי גריב ברזולוציה גבוהה. - http://sailingweatheronline.com. חפשו Higres Gribs בתפריט

יצירת שכבה של מפה סינופטית ותצלומי מז"א לוויניים

הורדת תוסף (Plugin) בשם Weather Fax - נמצא בקישור http://opencpn/ocpn/downloadplugins

מדריך לשימוש בתוכנת openCPN וכן עבור כל ה- plugins נמצא בקישור http://opencpn.org/ocpn/opencpn_manual

ייצור מפות עצמי

הורדת תוכנת TerraIncognita אפשרית מקישור https://sourceforge.net/p/terraincognita2/wiki/Home

תוכנת לעיגון מפות MAPC2MAPC ניתנן להורדה מקישור http://www.the-thorns.org.uk/mapping גרסה מלאה מותנית בתשלום של כ 15 לירות שטרלינג

תצלומי מפות ניווט לא מעוגנות כלליות ואזוריות של הים התיכון ניתנות להורדה מאתר http://highsea.cz/map.htm אח"כ יש לעגון את המפות בעזרת MAPC2MAPC

אתר מרשתת של Navionics שמשם אפשר לשמור קטעי מפות לא מעוגנות - https://webapp.navionics.com

תוכנת Google Earth גם היא נדרשת עבור הוצאת נ"צים שישמשו לעיגון מפות לא מעוגנות - https://www.google.com/earth/download/ge/agree.html

מסלול מונחה מזג אויר Weather Routing

הורדת Weather Routing Plugin עבור openCPN מקישור http://opencpn/ocpn/downloadplugins

הורדת Climatology Plugin עבור openCPN אפשרית מהקישור הנ"ל

רוצים לנסות גם את תוכנת qtVlm - הקישור הוא https://sourceforge.net/projects/qtvlm

באמצע מאי התקשר חבר מסיפון כלי השייט שלו באזור האיים הספורדים במערב הים האיגאי. הוא סיפר שהוא רץ למצוא מסתור משקע שאמור לעבור באזור בעוד יממה. הכוונה שלו היית המצוא מסתור מאחורי הפינה הצפונית של האי אוויה במקום הנקרא מפרץ אוריאון.

עיינתי במפות הסינופטיות של המודלים העולמיים - GFS וגם ECMWF וכן הורדתי קובצי גריב של מודלים מקומיים. ראיתי את מעבר השקע, היחסית די רדוד, עם מערכת של חזיתות. ניתוח הגריבים הראה משקעים די משמעותיים וכן רוחות של עד 30 קשר בחוץ באזור האיים הספורדיים ובמסתור של האי אוויה, רוחות של עד 20 קשר. יצרנו שוב קשר וסיכמנו שהמסתור המתוכנן יהיה סביר.

לאחר יומיים התקשר שוב חברי וסיפר שהם עברו ליל בלהות במוצאי שבת בעת מעבר השקע עם רוחות של 50 קשר, סופות רעמים סוערות וכן גשם רב ביותר!

ממממ...... מאם התחזית פספסה בגדול או אולי אני פישלתי ולא ראיתי משהו?

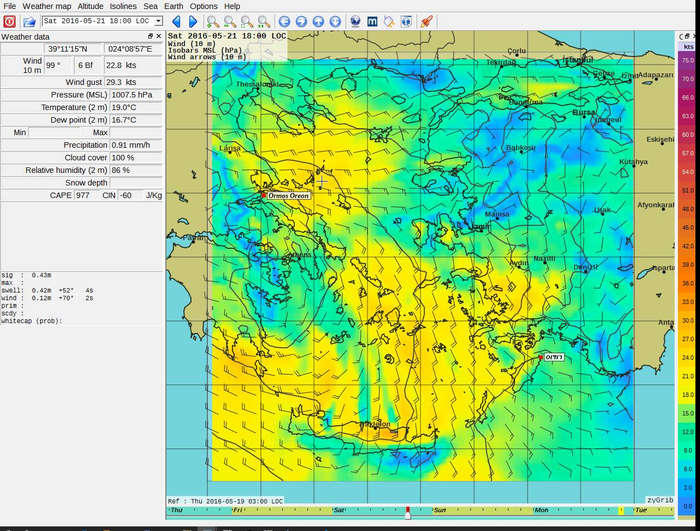

squall03

בחודשים מאי ויוני 2015 התנדבתי לתת ליווי/תגבור ליאכטה Amosea Island של עמוס רביב בנושא תחזיות מזג אויר בעת התקדמות מבורה בורה דרך איי קוק, דרך סמואה, איי טונגה ועד לפיג'י.

ההערכות כללה סימון נתיבים מתוכננים ואזורי חיזוי בתוך תוכנת OpenCPN, ריכוז מקורות תחזית לאזור וקביעת סדרי מעקב התקדמות ותקשורת. כל מסלול השייט היה בתחום Metarea 14 אשר באחריות ניו זילנד ובתת אזור הנקרא Islands אשר באחריות שרות החיזוי של פיג'י. יש מקורות תחזית נוספים לאזור זה והם כוללים: קבצי GRIB של מודל עולמי GFS אשר הוצג בתוך שולחן העבוד השולחן העבודה של OpenCPN; סדרה של פלטי חיזוי של שרות החיזוי של ארה"ב בהוואי אשר הוצגו גם הם "בשלוחן העבודה"; תחזיות סינופטיות של פולינזיה הצרפתית ושל פיג'י אשר גם הם הורדו ישר לשולחן העבודה האלקטרוני.

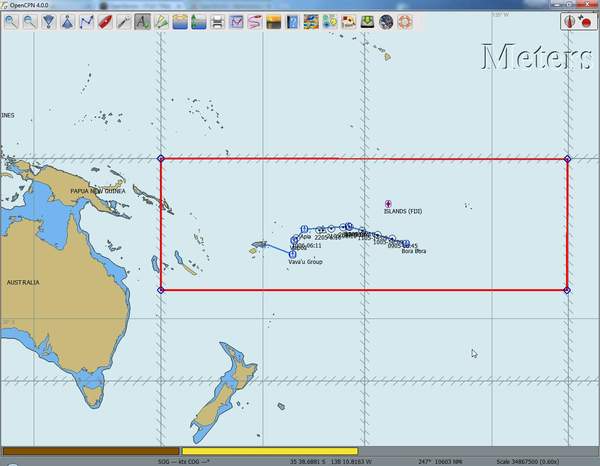

pacific 01

שולחן העבודה הערום ובו סימון התקדמות ההפלגה ותחום Metarea 14 - Islands

בקווי רוחב של 15-20S ובין 120-170W, מאפיין מזג האויר הדומיננטי בחודשים מאי ויוני הוא הרוחות המשווניות המזרחיות. רוחות אלה בד"כ בעמצה של סביב ה-15-20 קשר. בנוסף יש השפעה מחזורית של שקעים ענקיים הנוצרים ברוחב 40S בסביבות ניו זילנד. שקעים אלה נעים מזרחה אח מושכים אחריהם חזית קרה/אוקלוזיה ארוכה מאד - עד 2,500NM. זנבות אלה חולפים באזור השייט בתדירות שבועית לערך ומורידים המון קשם, קווי סקוולים (סופות רעמים) וכן רוחות מתהפכות.

בחודשים אפריל ומאי 2015 בוצעה העברה של קטמרן חדש בשם SWELL מקייפטאון דר' אפריקה לוולנציה שבספרד. אפשר לעיין בבלוג של SWELL בקישור זה. טלמון אלכסנדרי, איש צוות בהעברה זו, שאל אם אוכל לתת ליווי בתחזיות באמצעות SMS לווייני. התנדבתי לעזור בהתאם לזמינות שלי. בסופו של דבר הייתי בארץ בכל תקופת ההפלגה שלהם ויצא לי להיתקשר איתם כמעט כל יום. זו פעם ראשונה שאני נותן תמיכה כזו לחציית אוקיאנוס והדבר הצריך התארגנות מסויימת בשולחן העבודה שלי כדי לעשות זאת ביעילות. בהמשך תאור קצר על התארגנות זו ושיטת העבודה שאימצתי.

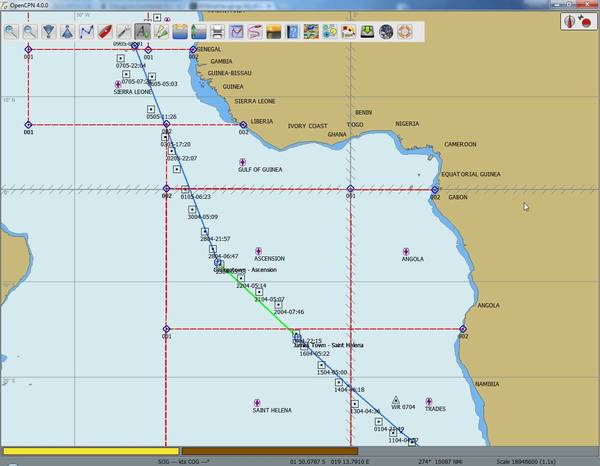

atlantic 01

תוכנת הניווט הימית OpenCPN שימש אותי כאמצעי משולב להצגת נתיב הפלגה ומקום עכשיוי ביחד עם חלק ממשאבי המטאורולוגיה ששימשו לבניית תחזית עבור ה-SWELL.

למה בכלל כדאי להבין משהו במודלים לחיזוי מז"א?

באינטרנט נמצא עשרות רבות של אתרי מזג אויר לשייטים. כולנו מכירים אותם וחלקם ממש צרובים על מסכי המחשב שלנו! יש המון משאבים שונים וחייבים לשאול את עצמנו איך עושים סדר בג'ונגל הזה? איך בוחרים להשתמש במשאבים המתאימים יותר לצרכים שלנו? האם כולם נותנים תחזית באותה רמה? ...ממש לא! אם כך... בואו ננסה להבין מדוע.

כמעט כל אתרי התחזית לשייטים נותנים לנו אך ורק את הפלט של מודלים שונים לחיזוי מזג אויר. יש רק בודדים שמוסיפים הערכה אנושית של חזאי. אי לכך המפתח לדירוג הערכיות של אתרי חיזוי נמצא בידיעה מאיזה מודל הגיעו הנתונים שלהם. על כן, אציג מבוא קצר למודלים לחיזוי מזג אויר. לפני שנוכל לעשות זאת נצטרך לצלול למספר הגדרות הנוגעות לקנה המידה של תופעות מטאורולוגיות.

המטאורולוגיה מגדירה 4 סיווגים של היקף תופעות מטאורולוגיות:
  1. תופעות בקנה מידה עולמי: המחזורים הסוב-טרופיים והסוב-פולרים. אלה הזרימות אשר יוצרים את רוחות הסחר. תופעות אלה נקראות גם "גלים ארוכים" והיקפן מעל 5000 ק"מ.
  2. תופעות בקנה מידה סינופטי: מערכות לחץ אויר גבוה ונמוך כגון אפיק פרסי, אפיק ים סוף, רמה אָזוֹרִית, שקע קפריסאי, סופה טרופית גדולה. תופעות אלה נקראות גם "גלים קצרים". היקפן - 200-5000 ק"מ.
  3. תופעות בקנה מידה ביניים (Mesoscale): סופות טרופיות והוריקנים קטנים, בריזת ים ויבשה, רוחות הרים ותופעות אזוריות אופייניות אחרות. היקף תופעות אלה - 20-200 ק"מ.
  4. תופעות בקנה מידה מיקרו: סופת רעמים בודדת, טורנדו. 2-20 ק"מ.
מה קורה אצל המודלים הממוחשבים לחיזוי מזג אויר מתחת למכסה המנוע?

קיימים שני סוגים של מודלים לחיזוי אשר נבדלים זה מזה באופן משמעותי. הסוג הראשון הם מודלים עולמיים (Global Models) אשר ממדלים את תופעות מזג האויר בכל כדור הארץ. מולם קיימים מודלים מסוג שני אשר ממדלים רק אזורים מסוימים על פני כדור הארץ, למשל כל צפון אמריקה או כל אירופה. מודלים אזוריים אלה מכונים גם Mesoscale Models or Regional Models. חשוב לדעת שתהליך הפקת תחזית בכל שרותי החיזוי הלאומיים נעשה בשני שלבים תוך שימוש בשני סוגי המודלים. קודם מפיקים את התחזית הסינופטית (בקנה מידה עולמי) בעזרת המודל העולמי. תפוקה זו מוזנת לאיתחול של המודלים האזוריים אשר מפיקים תחזית ברזולוציה גבוהה המתחשבת בתופעות מקומיות.

מודל גלובלי

איור 1 - מודל עולמי

 קבצי גריב

קבצי גריב הינם קבצי מחשב המאשפרים לאגור נתוני תחזית של מודל חיזוי באופן גיאוגרפי. הורדת קבצים כאלה מאפשר מצגת תחזית off-line כאשר אין תקשורת. בנוסף אפשר להשתמש בקבצי גריב כדי להציג נתוני מזג אויר בתוך תוכנות ניווט והם מאפשרים ביצוע סימולציות של בחירת נתיב מונחה מזג אויר (Weather Routing) בתוכנות מתאימות.

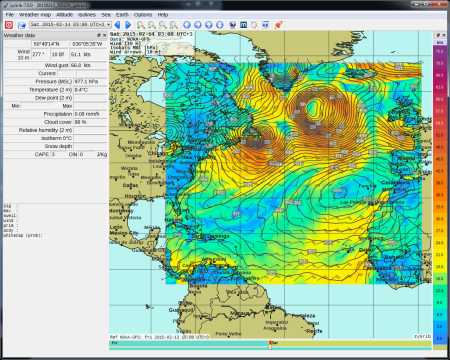

zyGrib
